涡街流量计垂直安装直管段要求、规范

时间:2022-01-04 19:54:32 来源:本站 点击:1484次

涡街流量计的安装主要从两个方面考虑,第一是安装点的选择、第二则是是否安装正确。若是这两点有失误或者错误,轻则影响测量精度,重则损坏流量计影响寿命。那么涡街流量计在直管段安装有哪些要求呢?下面贝特小编就来给大家讲解一下!

安装直管段要求规范

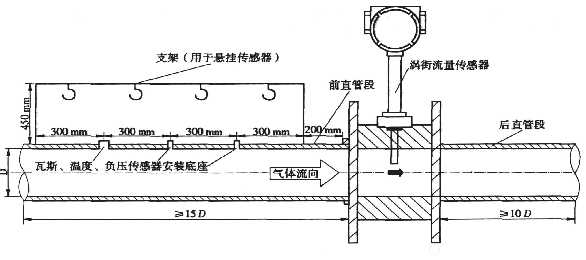

涡街流量计安装直管段

1.安装点上的上下游直管段一定的要求,否则会影响测量精度。

2.安装点上的上游有渐缩管,涡街流量计上游应有不小于15D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段。

3.安装点上的上游有渐扩管,涡街流量计上游应有不小于18D(D为管道直径)的等径直管段,下游应有不小于5D的等径直管段。

4.安装点上游有90°弯头或下行接头,涡街流量计上游应有不小于20D的等径直管段,下游应有不小于5D的等径直管段。

5.安装点上游在同一平面上有90°弯头,涡街流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。

6.流量调节阀或压力调节阀尽量安装在流量计下游5D以远处,若必须安装在流量计的上游,流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。

7.流量计上游若有活塞式或柱塞式泵,活塞式或罗茨式风机、压缩机。涡街流量计上游应有不小于25D的等径直管段,下游应有不小于5D的等径直管段。
